Obliczenia konstrukcji spawanych

Treść : Wspornik traktowany jako metalowa konstrukcja spawana, obciążony został dwiema składowymi siłami P

Sprawdzić jego bezpieczeństwo

Dane:

d, b, D, n, c, u, h, r, H, Re, X, z, z_a, Zog, Zor, Zoc, Zost

Re-440MPa – granica plastyczności
Rm = 600MPa – granica wytrzymałości materiału na rozciąganie
μ = 0 – wzpółczynnik tarcia

X=2,5 – współczynnik bezpieczeństwa

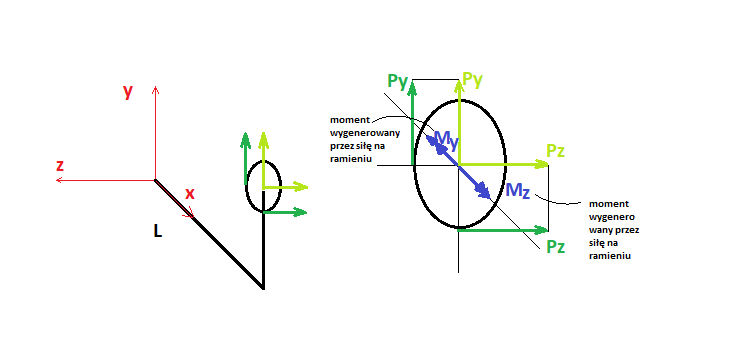

Na początku należy wprowadzić uproszczony model belkowy układu

Obliczenia sił i momentów działających na wspornik :

Następnym krokiem jest naniesienie rozkładów sił i momentów na uproszczonym modelu belkowym.

Długie ramie

Krótkie ramie

Na podstawie rozkładów sił, oraz geometrii należy wyznaczyć przekroje – takie przekroje wspornika w których może coś się stać – np. Spiętrzenie naprężeń, największe naprężenia itp.



Obliczanie Przekrojów niebezpiecznych

Przekrój I-I

Wzory naprężeń i naprężeń zastępczych dla punktów najbardziej obciążonych, zgodnie z rysunkiem powyżej [i – obliczanie wysokości spoiny pachwinowej]

gdzie

Jx – moment bezwładności względem wprowadzonej osi obojętnej zginania x

Jo = 2Jx  biegunowy moment bezwładności  – suma momentów osiowych względem
prostopadłych osi przechodzących przez ten biegun.

Wx – wskaźnik wytrzymałości przekroju (na zginanie) w osi x [i]

Wo – wskaźnik wytrzymałości przekroju (na skręcanie) w biegunie o

e_max – odległość włókna najbardziej oddalonego od środka zginania lub skręcania



Dla przekroju kołowego

Przekrój II-II

Obliczamy tensory naprężeń zgodnie z [i]

gdzie

Jx – moment bezwładności względem wprowadzonej osi obojętnej zginania x

Jo = 2Jx – biegunowy moment bezwładności  – suma momentów osiowych względem
prostopadłych osi przechodzących przez ten biegun.

Wx – wskaźnik wytrzymałości przekroju (na zginanie) w osi x [i]

Wo – wskaźnik wytrzymałości przekroju (na skręcanie) w biegunie o

e_max – odległość włókna najbardziej oddalonego od środka zginania lub skręcania



Przekrój III-III

Obliczamy tensory naprężeń zgodnie z [i]

Przekrój IV-IV

Dane liczbowe pozyskane są na podstawie danych rynkowych z różnych lat - określają one wartości orientacyjne służące jedynie w cellu nauki,
aby zastosować prawidłowe, zapewnione wielkości, należy używać  aktualnych norm wydanych przez odpowiednią organizację lub instytucję
